发电机弹性支承



机器支承



发电机支承或机器支承是用于发电机和其他机器的弹性支承。它们可以有效隔离结构噪音,抑制发电机和机架的振动。

根据安装架的类型,使用不同的高度调节系统,以使发电机能够调平。此外,为了更容易和更精确的对中调节,ESM的机器支承和发电机支承也可以集成水平调节装置。这大大简化了发电机的对中调节,也使得它在位置上更加精准,因为发电机在调平期间始终保持在最终位置。水平调节装置采用标准六角螺栓。所有弹性支承还配有终点挡板装置,以保证短路时所产生的拉应力被安全传递。




特性
  • 连续的垂直和水平调节
  • 适用于有限空间的稳固而紧凑的设计
  • 力的传递可以是垂直的(拉伸力和压缩力),也可以是水平的
  • 可为特定机型进行产品定制
  • 在x、y和z方向上的刚度和固有频率可以适应不同的情况
  •






用途
  • 隔离结构噪音,抑制自立式机器和发电机的振动
  • 发电机、油泵、应急电源系统、固定式柴油机
  • 风力发电机组、传动链、通用机械工程、其他
  •





重力支承



对于悬空或大跨度结构,由于重心与支承位置之间的距离较大,这些重力会进一步产生作用在支承上的附加载荷。

为了支承这些重力,ESM开发了相应的弹性支承用于大型齿轮箱通过法兰与发电机或发动机直接相连的集成结构。

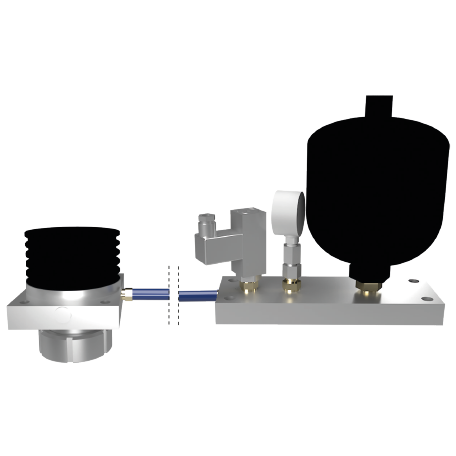

液压弹性支承和储压器单元的组合可以实现高载荷水平的支承与低支承刚度的结合。与传统的发电机支承相比,较大的变形和位移(垂直和水平方向)可以得到补偿和平衡,同时可以把约束力降到最低。液压管路将储压器单元连接到液压弹性体支承上。如果需要,目标阻尼可以被屈服到系统中。

这样就使得储压器可以安装在涡轮机的任意位置。ESM的液压重力支承使装配变得既安全又简单,同时具有连续水平调节功能。




特性
  • 高载荷水平与低支承刚度;
  • 较大形变和位移的水平及垂直补偿;
  • 约束力的最小化;
  • 储压器可以安装在涡轮机的任意位;




用途
  • 具有高重心距的自支撑结构轴承;

  • 高重力支承;
